GERB Viscous Wall Damper (GVWD) - Amortisseur de paroi à fluide visqueux

GERB Viscous Wall Damper (GVWD) - Amortisseur de paroi à fluide visqueux

GERB Viscous Wall Damper (GVWD) - Amortisseur de paroi à fluide visqueux

Protection des bâtiments et structures contre les vibrations provoquées par les séismes et le vent

L’amortisseur de paroi à fluide visqueux Viscous Wall Damper (GVWD) est une conception spéciale de l’amortisseur VISCO® commun. Il s’installe dans les bâtiments et structures reliant différents étages. Sous charge de vent ou charge sismique, il réduit les déplacements différentiels horizontaux entre étages. Les GVWD agissent sur le plan horizontal et augmentent l’amortissement global de la structure. La réduction des déplacements différentiels entre étages entraîne une diminution des forces et des moments internes et améliore le confort, la sécurité et la fiabilité.

Protection des bâtiments et structures contre les vibrations provoquées par les séismes et le vent.

L’amortisseur de paroi à fluide visqueux Viscous Wall Damper (GVWD) est une conception spéciale de l’amortisseur VISCO® commun. Il s’installe dans les bâtiments et structures reliant différents étages. Sous charge de vent ou charge sismique, il réduit les déplacements différentiels horizontaux entre étages. Les GVWD agissent sur le plan horizontal et augmentent l’amortissement global de la structure. La réduction des déplacements différentiels entre étages entraîne une diminution des forces et des moments internes et améliore le confort, la sécurité et la fiabilité.

Protection des bâtiments et structures contre les vibrations provoquées par les séismes et le vent.

L’amortisseur de paroi à fluide visqueux Viscous Wall Damper (GVWD) est une conception spéciale de l’amortisseur VISCO® commun. Il s’installe dans les bâtiments et structures reliant différents étages. Sous charge de vent ou charge sismique, il réduit les déplacements différentiels horizontaux entre étages. Les GVWD agissent sur le plan horizontal et augmentent l’amortissement global de la structure. La réduction des déplacements différentiels entre étages entraîne une diminution des forces et des moments internes et améliore le confort, la sécurité et la fiabilité.

GVWD entre deux étages

(deux situations typiques)

GVWD entre deux étages

(deux situations typiques)

GVWD entre deux étages

(deux situations typiques)

Les GVWD se composent d’une structure en acier reliée au plancher/à la structure inférieur(e), d’un piston interne relié au plancher supérieur et d’un fluide visqueux situé entre les deux. Pendant les excitations provoquées par les séismes et les vents forts, le déplacement relatif entre la structure supérieure et la structure inférieure entraîne le déplacement du piston dans le fluide visqueux. Ceci induit des forces d’amortissement qui produisent une dissipation du rendement énergétique cinétique. En fonction de l’amortissement requis et/ou pour atteindre des déplacements relatifs acceptables entre les étages, il est possible de choisir des amortisseurs de différentes tailles offrant des niveaux de performances adaptés. Si nécessaire, plusieurs amortisseurs peuvent fonctionner en parallèle.

L’amortisseur de paroi à fluide visqueux Viscous Wall Damper de GERB a été développé et conçu dans le but de répondre aux besoins des architectes et ingénieurs structures. Il est disponible en différentes tailles, peut être installé à l’intérieur de structures murales ordinaires et convient à de nombreux bâtiments. Il peut également être appliqué dans le cadre de mesures de rétrofit.

Les GVWD se composent d’une structure en acier reliée au plancher/à la structure inférieur(e), d’un piston interne relié au plancher supérieur et d’un fluide visqueux situé entre les deux. Pendant les excitations provoquées par les séismes et les vents forts, le déplacement relatif entre la structure supérieure et la structure inférieure entraîne le déplacement du piston dans le fluide visqueux. Ceci induit des forces d’amortissement qui produisent une dissipation du rendement énergétique cinétique. En fonction de l’amortissement requis et/ou pour atteindre des déplacements relatifs acceptables entre les étages, il est possible de choisir des amortisseurs de différentes tailles offrant des niveaux de performances adaptés. Si nécessaire, plusieurs amortisseurs peuvent fonctionner en parallèle.

L’amortisseur de paroi à fluide visqueux Viscous Wall Damper de GERB a été développé et conçu dans le but de répondre aux besoins des architectes et ingénieurs structures. Il est disponible en différentes tailles, peut être installé à l’intérieur de structures murales ordinaires et convient à de nombreux bâtiments. Il peut également être appliqué dans le cadre de mesures de rétrofit.

Les GVWD se composent d’une structure en acier reliée au plancher/à la structure inférieur(e), d’un piston interne relié au plancher supérieur et d’un fluide visqueux situé entre les deux. Pendant les excitations provoquées par les séismes et les vents forts, le déplacement relatif entre la structure supérieure et la structure inférieure entraîne le déplacement du piston dans le fluide visqueux. Ceci induit des forces d’amortissement qui produisent une dissipation du rendement énergétique cinétique. En fonction de l’amortissement requis et/ou pour atteindre des déplacements relatifs acceptables entre les étages, il est possible de choisir des amortisseurs de différentes tailles offrant des niveaux de performances adaptés. Si nécessaire, plusieurs amortisseurs peuvent fonctionner en parallèle.

L’amortisseur de paroi à fluide visqueux Viscous Wall Damper de GERB a été développé et conçu dans le but de répondre aux besoins des architectes et ingénieurs structures. Il est disponible en différentes tailles, peut être installé à l’intérieur de structures murales ordinaires et convient à de nombreux bâtiments. Il peut également être appliqué dans le cadre de mesures de rétrofit.

Dissipation énergétique - performance dynamique typique

Force vs vitesse

Force [kN]

Vitesse [mm/s]

Dissipation énergétique - performance dynamique typique

Force vs vitesse

Force [kN]

Vitesse [mm/s]

Dissipation énergétique - performance dynamique typique

Force vs vitesse

Force [kN]

Vitesse [mm/s]

Caractéristiques

Domaines d’application

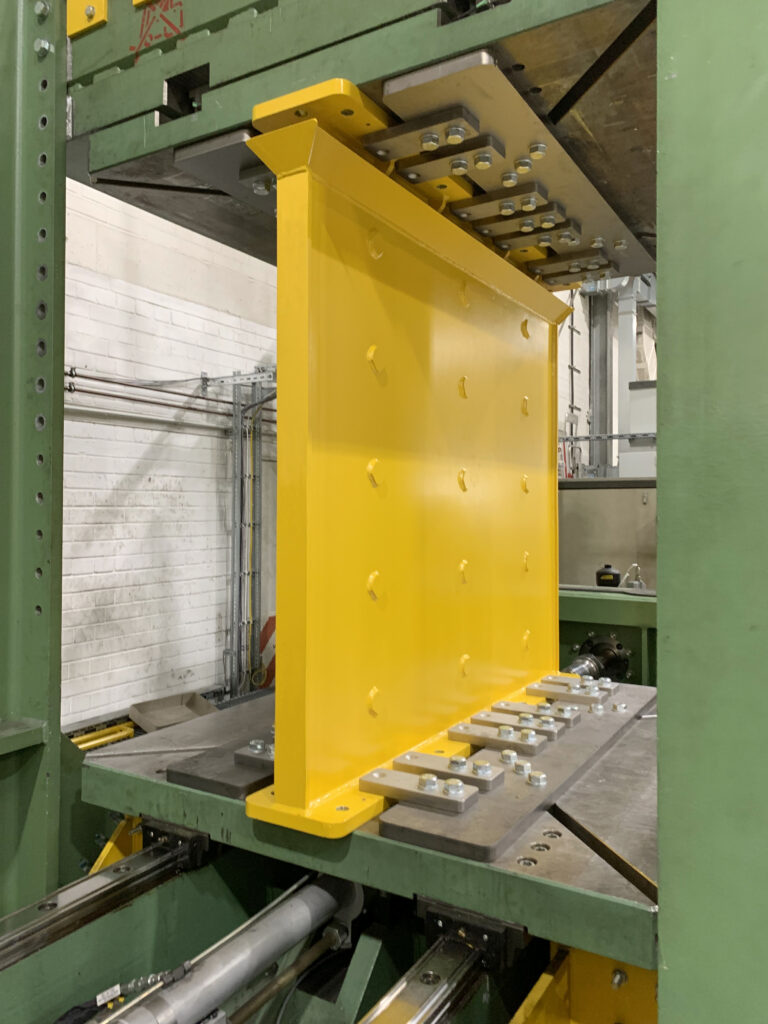

Le GVWD sur le banc de test

Caractéristiques

Domaines d'application

Le GVWD sur le banc de test

Caractéristiques

Domaines d'application

Le GVWD sur le banc de test

Secteurs d'application

Secteurs d'application

Secteurs d'application
